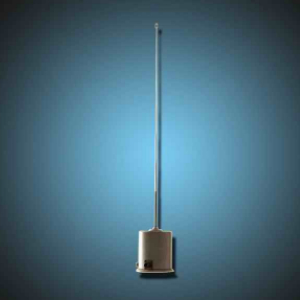

BDA-Q-A01型有源天线
工作频率:10kHz~30MHz
输入阻抗:50Ω
极化方式:垂直
最大测量:1V/m
天线因子(typ.): 10dB
输出连接: N型
电源(外置):可充电电池DC12V
电流:200mA
供电: DC12V(充电电池)
天线尺寸(阵子):天线Φ8mm×850mm(H)
天线底座(含吸盘):Φ90mm×150mm(H)
天线重量:1kg
工作温度:-40~+70 摄氏度

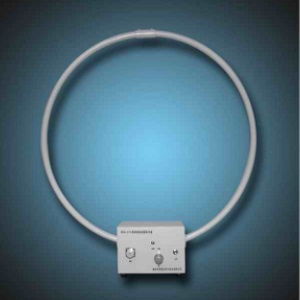

BDA-010型无源天线
工作频率:10kHz~30MHz
天线系数:69~46dB
输入阻抗:50Ω
输出连接:N型
天线尺寸:Φ600mm圆环
天线重量:3kg(不含支架)
工作温度:-40~+70 摄氏度

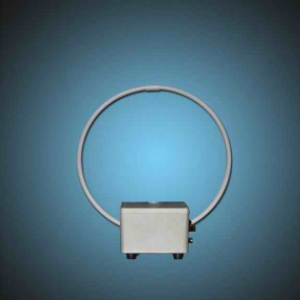

BDA-020型有源天线
工作频率:10kHz~30MHz
天线增益:-110~-20dBi
输出连接:N型阴座
输入阻抗:50Ω
电源:DC12V
电流: <200mA
工作温度:-40摄氏度~+70摄氏度
重量:3Kg

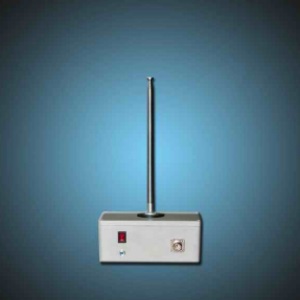

BDA-Q-A02型有源天线
工作频率:10kHz~30MHz
输入阻抗:50Ω
最大测量:1V/m
天线因子(typ.): 10dB
输出连接: N型阴座
天线尺寸:H1500mm(MAX) X W150mm X L240mm
地平板尺寸:L600mm X W600mm X H2mm
电源:可充电电池DC12V
电流:200mA
天线重量(不含地平板):1.5kg
工作温度:-40~+70 摄氏度

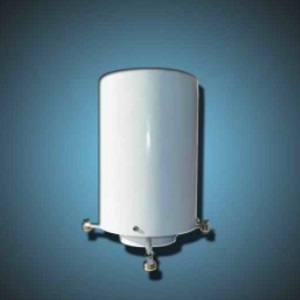

BDA-200J-8G全向监测天线
频率范围:20MHz~8000MHz
天线增益:20MHz~200MHz -38dBi~0dBi
200MHz~8000MHz 0~3dBi
输入阻抗:50Ω
VSWR: < 2.5 (>200MHz)
输出连接:N型
尺寸:∅200mm×400mm(H)
工作温度:-40摄氏度~+70摄氏度
重量: <1.7Kg

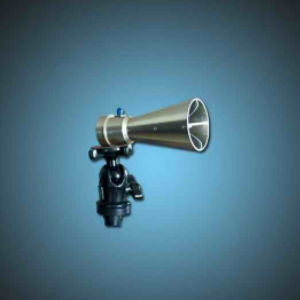

BDA-0626-A型圆口径喇叭天线
频率范围:6-26.5GHz
天线增益:8~17dBi
H面与E面方向图:均为针状波束方向图
方向图的副瓣电平:优于-16dB
方向图的前后比(F/B):优于+16dB
输入阻抗:50Ω
VSWR: <2.5
接头形式:3.5-female
工作温度:-40摄氏度~+70摄氏度
重量: <0.5Kg

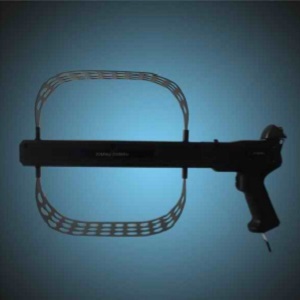

BDA-700a型手持式定向天线
频率范围:20M-200MHz
H面与E面方向图:心脏线形,前后比≥(6-16)dB
输入阻抗:50Ω
VSWR: <2.5典型
输出连接:N型
手持天线含有放大器,平均增益:16dB
供电:+6V(四节五号电池)
工作温度:-30~+60摄氏度

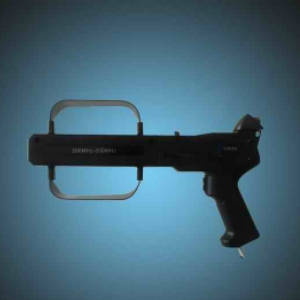

BDA-700b型手持式定向天线
频率范围:200M-500MHz
H面与E面方向图:心脏线形,前后比≥(6-16)dB
输入阻抗:50Ω
VSWR: <2.5典型
输出连接:N型
手持天线含有放大器,平均增益:16dB
P-1:≥+12dBm
供电:+6V(四节五号电池)
工作温度:-30~+60摄氏度

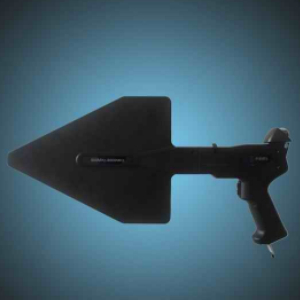

BDA-700c型手持式定向天线
频率范围:500M-8000MHz
H面与E面方向图:心脏线形,前后比≥(6-16)dB
输入阻抗:50Ω
VSWR: <2.5典型
输出连接:N型
手持天线含有放大器,平均增益:12dB
P-1:≥+12dBm
供电:+6V(四节五号电池)
工作温度:-30~+60摄氏度

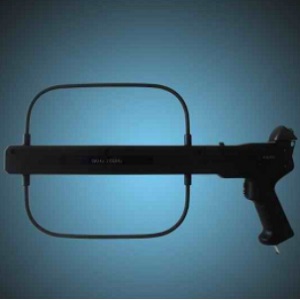

BDA-700d型手持式定向天线
频率范围:9K-20MHz
输入阻抗:50Ω
输出连接:N型
手持天线含有放大器,平均增益:15dB
P-1:≥+12dBm
供电:+6V(四节五号电池)
工作温度:-30~+60摄氏度
BDA-0118-V监测天线
工作频率:1GHz-18GHz
天线增益:0~3dBi
输入阻抗:50Ω
VSWR: <2.5
接头形式:3.5-Female
工作温度:-40摄氏度~+70摄氏度
重量: <0.5Kg

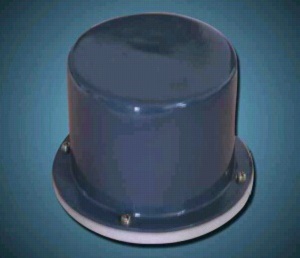

BDA-0126-V监测天线
工作频率:1GHz-26.5GHz
天线增益:0~3dBi
输入阻抗:50Ω
VSWR: <2.5
接头形式:3.5-Female
工作温度:-40摄氏度~+70摄氏度
重量: <0.5Kg

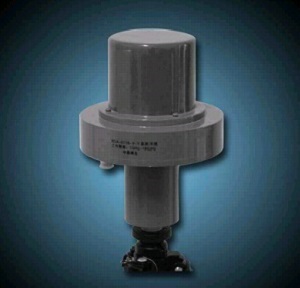

BDA-0118-V-Y监测天线 (含微波开关放大器)
工作频率:1GHz-18GHz
微波开关:
工作频率:DC-18GHz
VSWR: <1.5
插入损耗: <0.5dB
隔离度:>60dB
输入输出阻抗:50Ω
接头形式:3.5-Female
工作状态:直通或放大
电源电压:+12V
工作电流: <300mA
工作温度:-40摄氏度~+70摄氏度
重量:2Kg

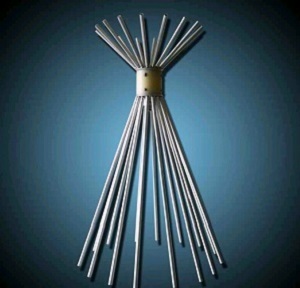

BDA-300J-6G全向双锥监测天线
工作频率:20MHz~6000MHz
天线增益:-28~0dBi(20MHz~100MHz)
0~3dBi(100MHz~6000MHz)
输入阻抗:50Ω(N座)
VSWR(typ.):≤2.5(≥100MHz)
天线尺寸(MAX):∅520mm×900mm(H)
工作温度:-40摄氏度~+70摄氏度
重量: <3.5Kg

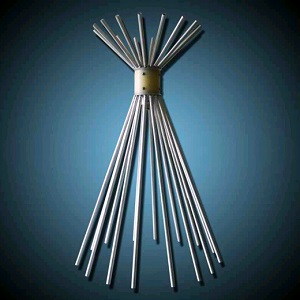

BDA-300J/30全向双锥监测天线
工作频率:100MHz~3000MHz
输入阻抗:50Ω
天线增益:0~3dBi
输入阻抗:50Ω
VSWR: < 2.5
输出连接: N型
天线尺寸:天线Φ520mm×900mm(H)
天线重量:3.5kg

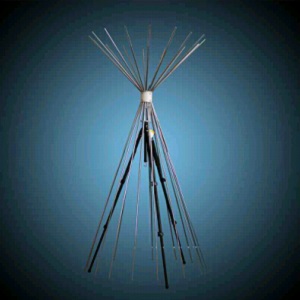

BDA-300J/1000全向双锥监测天线
工作频率:30MHz~1000MHz
极化方式:垂直
天线增益:-3~3dBi
接口形式:N型阴座
全向性方向图不圆度: <2dB
输入阻抗:50Ω(N座)
VSWR:2.5(典型),4.0(最大)
圆形单元天线尺寸(MAX):∅(MAX)1100mm×2000mm(H)
工作温度:-40摄氏度~+70摄氏度
重量:5Kg

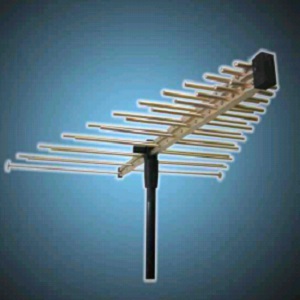

BDA-D-0110型对数周期天线
频率范围:100MHz-1000MHz
天线方向图:心脏线形定向方向图
天线增益:+6dBi
输入阻抗:50Ω(N座)
VSWR:2.0(典型)
工作温度:-40摄氏度~+70摄氏度
天线重量:2.5Kg(不含支架)
BDA-D-0410型对数周期天线
频率范围:40MHz-1000MHz
天线方向图:心脏线形定向方向图
天线增益:-6dBi~6dBi(40MHz~100MHz)
6dBi~7.5dBi(100MHz~1000MHz)
输入阻抗:50Ω(N座)
VSWR:2.0(典型),4.0(最大)
工作温度:-40摄氏度~+70摄氏度
天线重量:8Kg(不含支架)
BDA-D-0830型对数周期天线
频率范围:800MHz-3000MHz
天线方向图:心脏线形定向方向图
天线增益:+6dBi
输入阻抗:50Ω
VSWR: <2.0
输出连接:N型阴座
工作温度:-40摄氏度~+70摄氏度
天线重量:0.5Kg
BDA-Q-1325板状天线
频率范围:130MHz-250MHz
天线形式:板状天线
天线增益:-1~2.5dBi
输入阻抗:50Ω
VSWR: <2.0
输出连接:N型阴座
工作温度:-40摄氏度~+70摄氏度
重量: <2Kg(不含支架)
BDA-Q-2442板状天线
频率范围:240MHz-420MHz
天线形式:板状天线
天线增益:0~2.5dBi
输入阻抗:50Ω
VSWR: <2.0
输出连接:N型阴座 工作温度:-40摄氏度~+70摄氏度
重量: <2Kg(不含支架)
BDA-Q-4170板状天线
频率范围:410MHz-700MHz
天线形式:板状天线
天线增益:0~2.5dBi
输入阻抗:50Ω
VSWR: <2.0
输出连接:N型阴座
工作温度:-40摄氏度~+70摄氏度
重量: <2Kg(不含支架)
BDA-Q-6910板状天线
频率范围:690MHz-1000MHz
天线形式:板状天线
天线增益:0~2.5dBi
输入阻抗:50Ω
VSWR: <2.0
输出连接:N型阴座
工作温度:-40摄氏度~+70摄氏度
重量: <2Kg(不含支架)
拉杆天线
频率范围:10MHz-1GHz
